如何组装电脑上的线条

组装一台电脑时，线材的连接与管理是决定整机性能稳定与美观的关键环节，无论是电源线、数据线还是机箱跳线，每一根线条的合理布局都直接影响散热效率、硬件寿命以及后续维护的便捷性，以下将从准备工作、实操步骤到细节优化，系统讲解如何高效完成电脑线条的组装。

组装前的准备工作

1. 明确线材类型与功能
   组装前需分清不同线材的作用：

   • 电源线：为主板、CPU、显卡等硬件供电（如24Pin主板供电、8Pin CPU供电）。
   • 数据线：连接存储设备（如SATA线）或扩展卡。
   • 机箱跳线：控制开机、重启、指示灯等功能（如Power SW、HDD LED）。
   • 风扇与RGB线：负责散热与灯光同步。

2. 工具与配件准备



   • 扎带、魔术贴或定制线材：用于固定线材，避免杂乱。
   • 尖嘴钳或镊子：辅助插拔细小接口。
   • 机箱设计预判：提前规划走线路径，如背板开孔位置、电源仓布局等。

线材连接的实操步骤

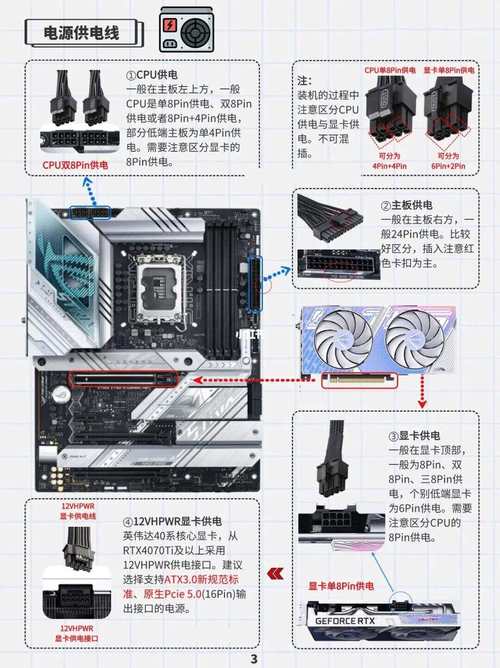

1. 安装电源并理清供电线

   • 将电源固定在机箱电源仓，根据硬件功耗选择模组线或非模组电源。
   • 主板供电：将24Pin电源线插入主板右上角接口，注意卡扣方向。
   • CPU供电：从电源引出4+4Pin或8Pin线，连接至主板左上角CPU供电口。

2. 数据线与存储设备连接



   • 使用SATA线将硬盘或固态硬盘（SSD）与主板对应接口相连，确保接口方向正确。
   • M.2硬盘直接插入主板插槽，无需额外线材。

3. 处理机箱跳线与风扇线

   • 跳线连接：参照主板说明书，将Power SW（开机）、Reset SW（重启）、HDD LED（硬盘灯）等插针接入主板右下角的F_Panel区域。
   • 风扇与RGB：3Pin或4Pin风扇接口接入主板Sys_Fan或CPU_Fan插槽；RGB灯光线则需匹配5V或12V接口，避免电压不兼容。

4. 独立显卡供电

   中高端显卡需额外供电，从电源引出6+2Pin或双8Pin线，插入显卡侧面接口，确保插紧。

线材管理的核心技巧

1. 分层走线，避免干扰

   • 将电源线、数据线分区域固定，优先隐藏于机箱背板。
   • 强电流线路（如CPU供电）与弱电信号线（如SATA线）分开走线，减少电磁干扰。

2. 利用机箱结构优化布局

   • 通过机箱自带的橡胶走线孔或理线槽，将线材分段捆扎。
   • 多余线缆可折叠后用扎带固定，避免遮挡风道。

3. 测试后再固定

   完成初步连接后，先开机测试硬件是否正常运行，确认无误后再彻底捆扎线材。

常见问题与解决方案

• 问题1：线材长度不足
  若电源线无法到达主板接口，可购买延长线或选择全模组电源搭配定制线。
• 问题2：跳线插错导致无法开机
  对照主板说明书重新检查Power SW极性，或使用螺丝刀短接主板PWR跳针测试。
• 问题3：线材遮挡风道
  调整走线路径，优先将粗线贴近机箱边缘，细线沿主板背部走。

个人观点

线材组装绝非“接上就行”的步骤，优秀的走线能提升整机散热效率10%以上，同时降低硬件故障概率，对于新手，建议选择模块化设计的机箱与电源，能大幅降低操作难度；而进阶玩家可尝试定制线材，兼顾功能性与视觉美感，耐心与细致比追求速度更重要——毕竟，一台内部整洁的电脑，用的不仅是技术，更是态度。
